Alimentadores de tornillos

Diseño e implementación de sistemas de alimentación de tornillos para líneas de ensamble. Atendemos a las industrias automotriz, electrónica, electrodomésticos, entre otras.

Dinamek

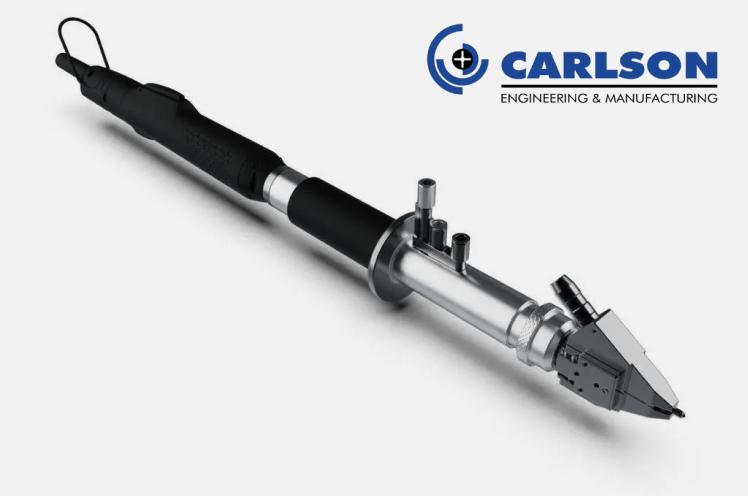

Somos distribuidores de Carlson, marca líder en la fabricación de presentadores de tornillos. Brindamos una solución integral en sistemas alimentadores de tornillos automáticos o manuales Carlson.

Soluciones de alimentadores de tornillos

Alimentadores de tornillos automáticos con accionamiento manual

Dinamek

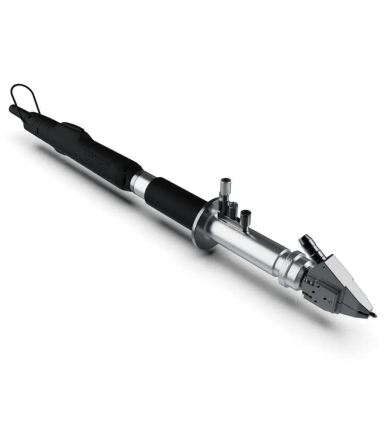

Sure drive
  • Cabezal de alta tecnología que utiliza 3 cilindros huecos para avanzar la punta o bit.
  • Mueve el atornillador hacia adelante y hacia atrás cuando está activado.
  • Puede configurarse con inicio de palanca, pulsar para iniciar o arranque remoto al conectarlo a una herramienta de DC o un sistema de control personalizado.
  • Su principal ventaja es el viaje corto para el operador y cero esfuerzo para el accionamiento.
Ventajas
  • Cabezal de alta tecnología que utiliza 3 cilindros huecos para avanzar la punta o bit.
  • Puede configurarse con inicio de palanca, pulsar para iniciar o arranque remoto al conectarlo a una herramienta de DC o un sistema de control personalizado.
  • Su principal ventaja es el viaje corto para el operador y cero esfuerzo para el accionamiento.
Especificaciones
  • Tipo de cabezal de accionamiento: De mano
  • Capacidad de par: 20 Nm
  • Peso aproximado: 1.36kg
  • Ancho aproximado: 31.75 mm Ø
  • Max. Ø de la cabeza del sujetador: 19 mm
  • Max. Longitud del sujetador: 76 mm
  • Max. Ø del eje del sujetador: 8 mm
  • Tipo de sujetador: Tornillo, tornillo de fijación, tuerca, perno, pasador, espárrago y remache

Automáticos fixturizado y robotizado

Dinamek

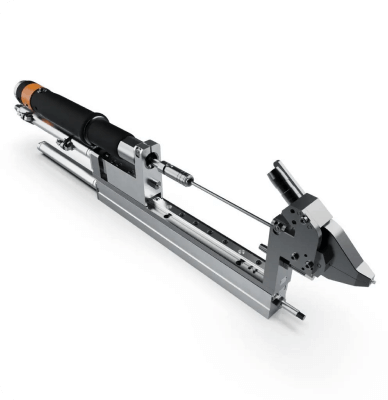

Type 1 Drive Head

Enfoque de doble etapa, altamente modular y versátil, para el atornillado automático con golpes independientes de mordaza y broca diseñados para diversas aplicaciones.

Ventajas
  • Tiene un trazo independiente para la parte y el trazo de bits en longitudes de 2 a 8 pulgadas disponibles.
  • Capacidad de par de 25 Nm.
  • Permite un cambio rápido de atornillador.
Especificaciones
  • Capacidad de par: 25 Nm
  • Peso aproximado: 5 kg
  • Ancho aproximado: 40 mm
  • Max. Ø de la cabeza del sujetador: 19 mm
  • Max. Longitud del sujetador: 76 mm
  • Max. Ø del eje del sujetador: 8 mm
  • Tipo de sujetador: Tornillo, tornillo de fijación, tuerca, perno, pasador, espárrago y remache

Presentadores de tornillos

Dinamek

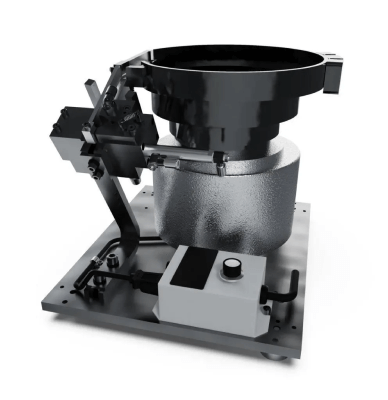

Screw Feeder A10

Alimentador automático de tornillo vibratorio de 10 "(254 mm) de diámetro adecuado para alimentar o presentar sujetadores a un conjunto de cabezal de impulsión o dispensador.

Ventajas
  • Están disponibles con tazones vibratorios o alimentadores escalonados / alimentadores de escaleras.
  • Pueden trabajar en forma independiente o con cualquiera de nuestros cabezales automáticos para atornillar.
  • Pueden trabajar con un sólo atornillador o un sistema de atornilladores de husillo múltiple.
Especificaciones
  • Tamaño del tazón: 10 "(254 mm)
  • Método de entrega de sujetadores: Entrega de alimentación por soplado
  • Max. Ø de la cabeza del sujetador: 11 mm
  • Max. Longitud del sujetador: 38 mm
  • Max. Ø del eje del sujetador: 5 mm
  • Tipo de sujetador: Tornillo, tornillo de fijación, tuerca, perno, pasador, espárrago y remache

Sistemas automáticos de atornillado

Dinamek

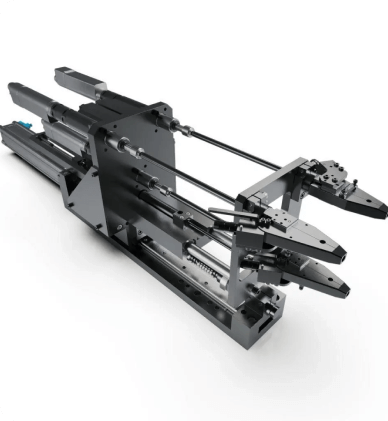

Multi-spindle systems

Cabeza de destornillador automático de husillo múltiple altamente personalizada, con un alto par y puede configurarse con hasta 6 husillos de destornillador.

Ventajas
  • Recipiente de alimentación integral e indexación automática de la tuerca.
  • Protección completa de la cortina de luz para los operadores.
  • La cabeza se inclina hacia atrás para recoger seis nueces, luego se inclina hacia atrás sobre el nido y conduce seis tuercas simultáneamente.
  • Controlador de pantalla táctil programable.
Especificaciones
  • Tipo de cabezal de accionamiento: Multi-husillo
  • Capacidad de par: 100 Nm
  • Peso aproximado: 22,6 kg
  • Ancho aproximado: 101 - 203 mm
  • Bit Extend: Magnetic Bit Extend, Vacuum Bit Extend
  • Max. Ø de la cabeza del sujetador: 50 mm
  • Max. Longitud del sujetador: 127 mm
  • Max. Ø del eje del sujetador: 20 mm
  • Tipo de sujetador: Tornillo, tornillo de fijación, tuerca, perno, pasador, espárrago y remache

Múltiples de atornillado automático

Dinamek

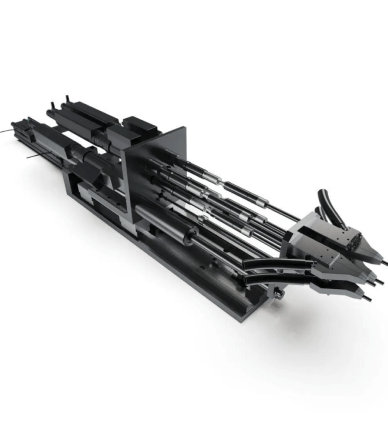

MidDrive

Cabeza de destornillador automático de husillo múltiple muy personalizada que ofrece un alto par y puede configurarse con hasta 6 husillos de destornillador.

Ventajas
  • Producto estrella de la familia de cabezales de accionamiento de husillo múltiple.
  • Automatiza procesos y es compatible con casi cualquier marca de atornillador.
  • Puede ser equipado con hasta 6 husillos.
  • Se pueden aplicar 300 libras de fuerza hacia abajo al sujetador.
Especificaciones
  • Tipo de cabezal de accionamiento: Multi-husillo
  • Capacidad de par: 100 Nm
  • Peso aproximado: 22,6 kg
  • Ancho aproximado: 101 - 203 mm
  • Bit Extend: Magnetic Bit Extend, Vacuum Bit Extend
  • Max. Ø de la cabeza del sujetador: 50 mm
  • Max. Longitud del sujetador: 127 mm
  • Max. Ø del eje del sujetador: 20 mm
  • Tipo de sujetador: Tornillo, tornillo de fijación, tuerca, perno, pasador, espárrago y remache

Alimentadores y presentadores de tuercas

Conoce nuestros proyectos especiales que tenemos para ti, contamos con un equipo que puede ayudarte en automatizar tu proceso dentro tu planta.

Para más información:

Contactanos

Ventajas de nuestros alimentadores de tornillos

Mayor par, menos volumen

La línea de sistemas de destornilladores totalmente automáticos de Carlson Engineering y los tazones de alimentación vibratorios de tornillo y perno están diseñados para ofrecer un mayor par con sistemas de destornilladores automáticos más compactos, lo que resulta en una mayor versatilidad en sus usos aplicados.

Soluciones duraderas y confiables

Nuestra línea de sistemas de destornilladores automáticos de alto / bajo mantenimiento y alimentadores lineales vibratorios para alimentar tornillos / pernos es la mejor del mercado y brinda menores costos de operación.

30 años de innovación

Durante más de 3 décadas, nuestros años de experiencia en aplicaciones han resultado en una mejor conducción de tornillo robótico y conceptos de diseño de fijación automatizada que hacen de la línea Carlson Engineering la mejor opción para aplicaciones exigentes de conducción de tornillo.

Proyectos recientes

Nuestro equipo te ayudará a identificar la mejor opción de alimentación de tornillos para tu línea de ensamble

Dinamek

Cliente:Fabricante de componentes electrónicos en industria automotriz.

Proyecto implementado: Se instaló un sistema múltiple de alimentadores de tornillos automáticos fixturizados y robotizados utilizando un equipo de 4 cabezales.

Dinamek

Cliente:Fabricante de componente de iluminación


Proyecto implementado: Se implementó un alimentador de tornillos permitiendo al empleado ensamblar en un tiempo determinado con rapidez y calidad, evitando caer tornillos dentro de la parte.

Dinamek

Cliente:Fabricante de productos electrónicos

Proyecto implementado: Se integraron 15 alimentadores de tornillos robotizados utilizando el modelo X-MOD.

Dinamek

¿Quieres conocer más de nuestras soluciones de alimentadores de tornillos y proyectos recientes?

Te presentamos información más detallada sobre los alimentadores de tornillos.

Descargar Ebook

Nuestro modelo de servicio

  • 1. Detección de la necesidad.
  • 2. Presentación de propuesta.
  • 3. Solicitud de equipo al fabricante.
  • 4. Diseño de solución.
  • 5. Entrega de proyecto y soporte.
Dinamek

Industrias a las que atendemos

Automotriz

Automotriz

Aeroespacial

Aeroespacial

Electrónica de consumo

Electrónica de consumo

Camiones y Remolques

Camiones y Remolques

Te asesoramos en la elección del mejor alimentador de tornillo de acuerdo a los procesos de tu empresa

Solicita una cotización
