Dinamek

Conoce los Conectores neumáticos para la red de aire de Atlas Copco

22/02/2018 05:53:03 PM

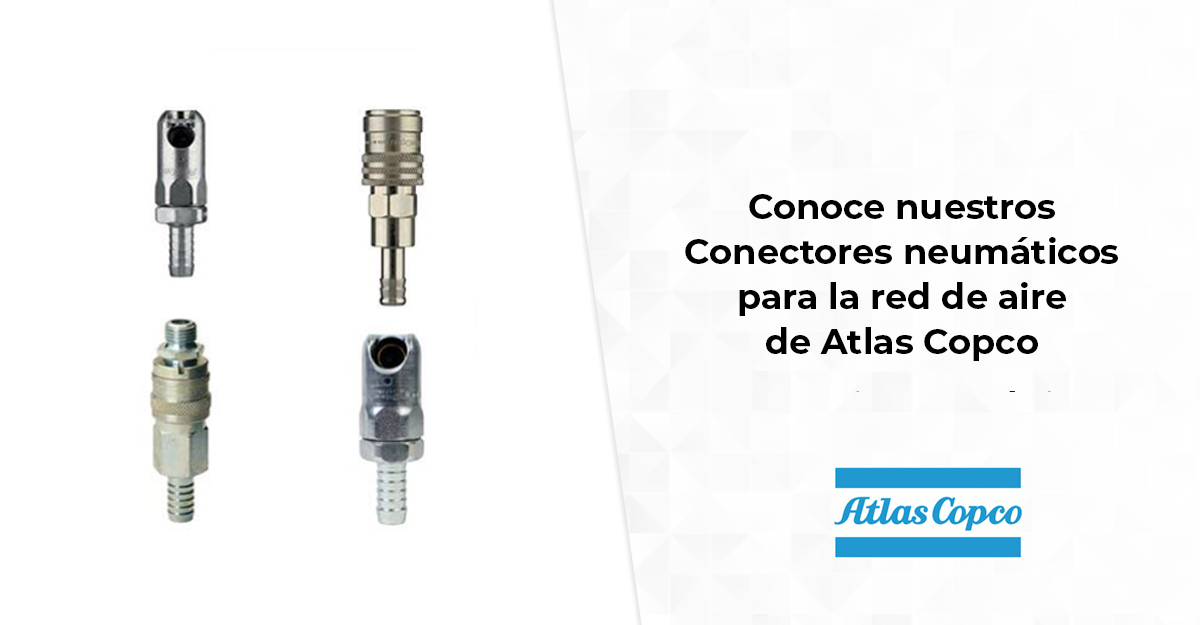

Conoce nuestros Conectores neumáticos para la red de aire de Atlas CopcoLos acoplamientos Atlas Copco son la mejor opción al momento de ser necesario cambiar herramientas / equipos neumáticos o hacer una conexión rápida de mangueras en una salida de aire.


A continuación te compartiremos las ventajas y características de los diferentes modelos de acoplamientos de Atlas Copco para distintas necesidades.



Contenidos de este artículo:

Ventajas de los conectores neumáticos Atlas Copco
Sistema de acoplamientos QIC Atlas Copco
Acoplamientos rápidos Atlas Copco
Acoplamientos de garras Atlas Copco
Válvulas de bola Atlas Copco
Accesorios Atlas Copco



Ventajas de los conectores neumáticos Atlas Copco

Algunos de los beneficios más resaltantes de estos accesorios de Atlas Copco son:



  • Calidad: Cuentan con cuerpos fabricados de acero templado, lo que les proporciona una excelente vida útil, hasta en los entornos laborales más exigentes.

  • Ergonomía: De tamaño compacto y bajo peso.

  • Eficiencia energética: Ayudan a minimizar las pérdidas de presión, lo que proporciona grandes ahorros de energía eléctrica.

  • Productividad: Diseñado para dar paso a un caudal de aire sumamente alto y ayudar al usuario a obtener el máximo potencial de sus herramientas.

  • Seguridad: ErgoQIC y QIC S son versiones de seguridad con la finalidad de minimizar el peligro de desconexión accidental de los conectores y el ruido que genera en conformidad con las normas EN 983 e ISO 4414.

  • Rango: Atlas Copco cuenta con una amplia gama de acoplamientos rápidos, la cual consta de un acoplamiento de válvula de bola con grandes cualidades de seguridad, mientras proporciona un mejor caudal de aire a diferencia de los acoplamientos normales.

Sistema de acoplamientos QIC Atlas Copco

El sistema QIC es un acoplamiento tradicional con un mejor caudal que cuenta con las siguientes características:


  • Los QIC S y QIC SE son conectores de seguridad.

  • El rango CLAW consta de los acoplamientos de garras, los cuales poseen propiedades de primer nivel respecto al caudal de aire.

  • Para sistemas de remachado, herramientas de ensamble y taladros te aconsejamos utilizar los acoplamientos de menor tamaño, entre ellos los QIC 10/S/E/SE, ErgoQIC 08/E y ErgoQIC 10US.

  • En el caso de taladros y herramientas de apriete que necesiten un consumo de aire superior a 20 l/s aconsejamos emplear los modelos QIC 15/S/SE, ErgoQIC 10 o ErgoQIC 15US.

  • Las series QIC 15/S/SE, ErgoQIC 10 y CLAW son ideales para su uso con amoladoras y herramientas de percusión de gran tamaño.

  • Las series ErgoQIC 08/E, QIC 10/S/E/SE y ErgoQIC 10US son recomendables para amoladoras de pequeño tamaño que tengan un caudal requerido inferior a 10 l/s.



Acoplamientos rápidos Atlas Copco


1. ErgoQIC 08 y ErgoNIP 08

Acoplamiento rápido de paso total, sin obstáculos al flujo de aire en su interior. Ideal para su uso con herramientas de montaje, amoladoras pequeñas y taladros. Permite optimizar la productividad y ahorro energético.


  • Resistentes con un larga vida útil.
  • Función de seguridad de acuerdo a EN 983 / ISO 4414.
  • Acoplamiento de paso total.
  • Diseño ergonómico, compacto y de bajo peso.
  • Norma global de Atlas Copco


2. ErgoQIC 10 y ErgoNIP 10

Acoplamiento de paso total, sin obstáculos al flujo de aire en su interior. Es el modelo indicado para herramientas de montaje, taladros y amoladoras.


Una vez instalado, comprobará las ventajas de una mayor productividad y

eficiencia energética.

  • Acoplamiento de paso total.
  • Resistente y duradero.
  • Mínimo esfuerzo de conexión.
  • Función de seguridad de acuerdo a EN 983 / ISO 4414.


3. ErgoQIC 08US y NIP 08

Acoplamiento de paso total, carente de restricciones al caudal de aire en su interior que puede ser utilizado con pequeñas amoladoras, herramientas de ensamble y taladros.

  • Mayor productividad y eficiencia energética superior.
  • Acoplamiento de paso total.
  • Diseño ergonómico, compacto y ligero.
  • Resistente y duradero.
  • Función de seguridad de acuerdo a EN 983 / ISO 4414.



Descarga nuestro [ Catálogo de Torque Atlas Copco ]



4. QIC 08 y NIP 08

Ideal para atornilladores y taladros pequeños. Es sumamente fácil de maniobrar gracias a su diseño ligero y compacto.

  • Acoplamiento de alto caudal.
  • ISO 6150-B / Norma EEUU
  • Manejo con una mano.
  • Menor esfuerzo de conexión.


5. QIC 08S y NIP 08

Acoplamiento de seguridad recomendado para atornilladores y taladros pequeños.

  • Acoplamiento de alto caudal.
  • Con diseño ligero y compacto para un fácil manejo.
  • Función de seguridad de acuerdo a EN 983 / ISO 4414.
  • En conformidad con la norma ISO 6150-B / Norma EEUU.


6. ErgoQIC 10US y NIP 10US

Modelo de paso total, sin restricciones en el caudal de aire al interior, ideal para su aplicación con herramientas de ensamble, taladros y amoladoras pequeñas.


  • Proporciona mejor productividad y con gran eficiencia energética superior.
  • Acoplamiento de paso total.
  • Diseño compacto y poco peso para una mejor ergonomía.
  • Fabricado con materiales resistentes y durables.
  • En cabal cumplimiento con EN 983 / ISO 4414.
  • Muy solicitado en América del Norte, Francia, Noruega y España.


7. QIC 10US

Ideal para taladros, amoladoras pequeñas y herramientas de montaje. Cuenta con una amplia gama de conexiones disponible y es intercambiable con conectores 3/8" norma EEUU.


  • Alto caudal y manejo con una sola mano.
  • De construcción durable y larga vida útil.
  • Vendido a nivel global.
  • ISO 6150-B / Norma EEUU.


8. ErgoQIC 15US y NIP 15US

Este acoplamiento de paso total, aconsejamos su uso en conjunto con herramientas de ensamble, taladros y amoladoras con un alto consumo de aire.


  • La actualización de cualquier red de aire con los ErgoQIC 15US implica una mayor productividad y una eficiencia energética superior.
  • Menor esfuerzo de conexión.
  • Función de seguridad de acuerdo a EN 983 / ISO 4414.
  • Acoplamiento de paso total.
  • Resistente y durable con larga vida útil.


9. QIC 15US

El acoplamiento rápido QIC 15US es recomendado para amoladoras, herramientas de montaje y taladros. Además posee una amplia gama de conexiones disponible.


  • Intercambiable con conectores 3/8" norma EEUU.
  • Manejo con una mano.
  • Resistente y duradero.
  • Caudal excepcionalmente alto.
  • Mercado principal: Global.


10. QIC 10 y NIP 10

Este acoplamiento rápido y compacto, adecuado para herramientas de montaje y taladros. Resistente a las condiciones más adversas.


  • Acoplamiento de alto caudal.
  • Resistente y duradero.
  • Manejo con una mano.
  • Mercado principal: Europa y Australia.
  • Norma UE de Atlas Copco.


11. QIC 10S y NIP 10

Ideal para herramientas de montaje y taladros gracias a su diseño robusto y duradero.


  • Intercambiable con el acoplamiento QIC 10.
  • Función de seguridad de acuerdo a EN 983 / ISO 4414.
  • Con mercado principal en Europa y Australia.
  • Norma UE de Atlas Copco.
  • Acoplamiento de alto caudal.
  • Manejo con una mano.


12. QIC 15 y NIP 15

Modelo resistente a todo tipo de entornos extremos, ideal para herramientas de montaje, amoladoras y taladros.


  • Caudal sumamente alto.
  • Resistente y duradero.
  • Norma UE de Atlas Copco.
  • Manejo con una mano.
  • Mercado principal: Europa.


13. QIC 10T y NIP 10T

El acoplamiento rápido QIC 10T es pequeño y adecuado para herramientas de montaje y taladros.



  • Posee un diseño compacto y ratios elevados de caudal.
  • Intercambiable con Tema 1300, Cejn 303 y Rectus 31.
  • Alto caudal.
  • Manejo con una mano.
  • Mercado principal: Nórdico.
  • Estándar TEMA.


14. QIC 15T y NIP 15T

El acoplamiento rápido QIC 15T es adecuado para herramientas de montaje, taladros y amoladoras pequeñas. El QIC 15T tiene un diseño compacto y robusto y posee ratios elevados de caudal. Es intercambiable con Tema 1800, Rectus 32 y

Cejn 408.

  • Alto caudal.
  • Manejo con una mano.
  • Su mercado principal es el Nórdico.
  • Estándar TEMA.


Acoplamientos de garras Atlas Copco

Elaborados en acero forjado y templado, por lo que son resistentes al trato más exigente y poseen una larga vida útil en los entornos más adversas. La cabeza del acoplamiento es la misma para todos los tamaños, por lo que pueden combinarse según las necesidades gracias a sus excelentes características:

  • Presión máxima de trabajo recomendada: 10 bar.
  • Juntas de caucho resistentes al aceite y cambios de temperatura.
  • Temperatura máxima de 80°C (176°F).
  • Las ranuras torneadas forman un sellado anti-fugas.
  • Equipos galvanizados y a prueba de corrosión.
  • Amplia sección que proporciona una baja resistencia al paso de aire en superficies mecanizadas.
  • Ayuda a disminuir las pérdidas de presión.
  • Garras robustas y resistentes a un trato exigente.
  • Orejetas de cierre elaboradas con una alta precisión que proporcionan un cierre confiable.

Válvulas de bola Atlas Copco

Estos equipos cuentan con distintas cualidades para ayudarte en todo tipo de proyectos:


1. BAL Y BAL‐1A

Las válvulas BAL y BAL-1A de Atlas Copco son adecuadas para su uso con aire, agua y otros muchos líquidos y gases, gracias a los materiales con los que están fabricadas.


  • Grasa sin silicona: Ambas están lubricadas con grasa sin silicona, aspecto muy importante cuando se pinta por pulverización.
  • Máximo caudal: Válvula de paso total según normas DIN.
  • Carcasa y bola de latón estampado en caliente y cromado MS 58.
  • Mango de aluminio esmaltado.


2. BAL – Con juntas de Caucho Nitrílico

Empleables en una gran variedad de posiciones, desde totalmente abiertas a completamente cerradas. Los sellos y bolas son reemplazables para desmontar la válvula de la tubería.



3. BAL‐1A – Con juntas de teflón

Creadas para funcionar tanto en apertura total como cierre total.



Accesorios Atlas Copco

Algunos de los accesorios de esta marca son:


  • Abrazaderas de presión para mangueras PVC
  • Conexión de manguera - Rosca macho – conector de manguera
  • Abrazaderas de presión para mangueras de PVC
  • Abrazaderas de presión para mangueras de goma
  • Conector reductor de latón
  • Abrazaderas de alta resistencia para mangueras de goma
  • Acoplamientos giratorios
  • Reductor - Rosca macho – rosca hembra
  • Conexión de manguera con tuerca abrazadera y muelle de protección:
    • Conexión doble - Rosca macho cónica – rosca macho cónica
    • Conexión doble ajustable -- Rosca macho – rosca macho
  • Colectores - Entrada 3/8" en cada lado, salidas 1/4" para acoplamientos
  • Retenes para conexión doble ajustable
  • Colectores - Entrada 3/8" en cada lado, salida 1/4" en ambos lados para acoplamientos
  • Conexiones en Y - 2 salidas hembra y 1 entrada macho
  • T para tubo
  • Cruz para tubo
  • Racor en T - 2 salidas hembra y 1 entrada macho
  • Cruz - 3 roscas hembra y 1 rosca macho
  • T lateral - 2 salidas hembra y 1 entrada macho
  • Codo para tubo
  • Tapón de cabeza hexagonal


Esperamos que este artículo te sea útil para conocer mejor y más a fondo los distintos conectores neumáticos de herramientas Atlas Copco.





Catálogo Atlas Copco

Topics: Atlas Copco
