Modelos de Llaves de torque hidráulicas Atlas Copco

1/11/2018 05:47:31 PM

Modelos de Llaves de torque hidráulicas Atlas CopcoLas llaves de torque hidráulico de la nueva línea de soluciones de ensamble en Atlas Copco se encuentran disponibles en modelos con cuadro de mando o de bajo perfil, siendo la piedra angular para todo tipo de aplicaciones de alto torque.



En este artículo te hablaremos sobre las características, modelos y rangos de estos equipos de torque para tus procesos de bolting.



Contenidos de este artículo:

1. Llave de torque RT Hydraulic Drive
2. RTX Low Profile Hydraulic Torque Wrench
3. Herramienta para espacios reducidos “EA TOOL”
4. Bombas de llave de torque hidráulicas
5. Tomacorrientes de impacto
6. Llaves de ensamble



Funcionalidad de las llaves de torque hidráulicas Atlas Copco

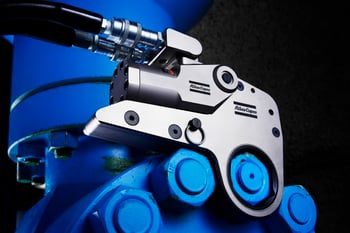

4 Bolting_RTXAlgunas características de estos equipos que los hacen una excelente opción son:


  • Funcionan con una bomba hidráulica de 10,000 psi.
  • Para aplicaciones de alto torque (hasta 70,000 Nm)
  • Aplicaciones en la industria pesada: eólica y minera, petroquímica, ferroviaria, astilleros, refinación, plataformas, metal-mecánica.
  • Bajo asentamiento.
  • Juntas libres de fugas por excelente precisión de apriete.
  • Bombas con accionamiento neumático o eléctrico.
  • Ergonomía.
  • Fácil de trasladar.


1. Llave de Torque Hidráulico con Cuadro de Mando

Esta plataforma de torque hidráulica con cuadro de mando cuenta con las siguientes características:


Caja de aluminio monobloc: La fabricación de un solo bloque de aleación de aluminio con calidad aeronáutica para producir la carcasa de este modelo permite al usuario generar cantidades masivas de torque, gozando de una increíble relación potencia-peso.



Palanca de desenganchado externo: Estas palancas de desconexión externas facilitan la eliminación de la herramienta de la aplicación.



Accionamiento con cuadro de mando: Distribuye la carga uniformemente a través de los componentes de accionamiento, proporcionando una completa y resistente transmisión de fuerza. Unidades directas hexagonales y adaptadores hexagonales disponibles.



Para aplicaciones de alto torque: Nueve modelos para elegir, con una precisión de resultados del +/- 3%



Swivel de múltiples ejes: Un mayor rango de movimiento en múltiples ejes permite que la manguera se mueva más fácil a comparación de los pivotes de eje único.



Brazo de reacción: Hace que la herramienta sea más compacta y permite ajustar el brazo de reacción para una mayor seguridad.


Accesorios para este modelo:

  • Mango de seguridad RT
  • Brazo de Reacción Alco
  • Manga de reacción de acero
  • Manga de reacción de acero con pie
  • Brazo de reacción estilo CAM
  • Brazo de reacción extendido
  • Brazo de reacción deslizante
  • Unidad de mando Hexagonal
  • Adaptador de sockets



Descarga nuestro [ Catálogo de Torque Atlas Copco ]




2. Llaves Hidráulicas de Bajo Perfil RTX

Las llaves de torque hidráulicas de bajo perfil de la serie RTX de Atlas Copco eliminan los problemas con los espacios ajustados. La repetibilidad es de +/- 1% y la precisión de salida es de +/- 3%.


Aleación de aluminio aeronáutica: La mayor parte del exterior está fabricada con una aleación de aluminio de calidad aeronáutica, proporcionándole una resistencia sorprendente mientras mantiene un peso mínimo.


Aleación de acero de alta resistencia: Los puntos de contacto de alta resistencia garantizan una larga vida útil.


Mayor rango hexagonal: Amplia gama de tamaños hexagonales disponibles. La entrega de torque es consistente para cualquier tamaño de enlace. Disponibles en radio reducido y 12 puntos


Swivel de múltiples ejes: Un mayor rango de movimiento en múltiples ejes permite que la manguera se mueva más fácil a comparación de las conexiones de eje único.



Accesorios:

Reductor Hexagonal

Mango de seguridad para RTX

Brazo de reacción

Tuerca de seguridad



3.Herramienta para espacios reducidos “EA TOOL”

La herramienta EA es perfecta para espacios muy limitados en donde nuestras llaves de bajo perfil no entren. Se conectan al cilindro de fuerza RTX de Atlas Copco.


  • Función de rodillo integrado
  • Asegurado con un pin de enlace
  • Ancho mínimo de la llave
  • Radio de punta de llave mínima


4. Bombas hidráulicas para torque

Bombas hidráulicas con accionamiento eléctrico o neumático.



Eléctricas:

  • Tres etapas

  • Sistema de enfriamiento de aceite

  • Marco de acero de alta resistencia

  • Filtro de aceite que asegura una larga vida

  • Manómetro clase 1 (+/- 1% en toda la escala)

  • Autoapagado después de 1 minuto de inactividad

  • Protección por alta temperatura



Neumáticas:

  • Tres etapas (excepto modelo TigAir)

  • Funciona desde los 1.5 bar o 50 psi en presión neumática

  • Marco de acero de alta resistencia

  • Filtro de aceite que asegura una larga vida

  • Manómetro clase 1 (+/- 1% en toda la escala)

  • Control remoto de uso rudo

  • Bajo nivel de ruido

  • Diseño compacto

  • Un modelo diseñado para áreas a prueba de explosión



5. Dados de impacto

Nuestros dados de impacto son los más duraderos y seguros del mercado. Con estándares de producción estrictos para garantizar una excelente calidad.


Disponibles en:

  • 6 puntos
  • 12 puntos

6. Llaves de ensamble

Funcionan en conjunto con cualquiera de nuestras herramientas de ensamble y evitan de forma segura que la tuerca gire y mejorando drásticamente la seguridad al eliminar la necesidad de llaves y llaves inglesas.


Funcionamiento del tornillo T: Fácil de remover girando el tornillo superior sin necesidad de martillos.


Eje de alta resistencia: Con reacción ajustable y tratado térmicamente para

durabilidad.


Perfil delgado: Para ajustarse a cualquier aplicación.


12 puntos: La llave de repuesto se adapta a tuercas estándar y de 12 puntos.


Construcción de aleación de acero: Este material de alta calidad evita fallas en la herramienta.





Esperamos que este artículo te sea de utilidad para conocer más sobre estos excelentes equipos de torque y herramientas Atlas Copco para tus proyectos.



Catálogo de torque Atlas Copco
