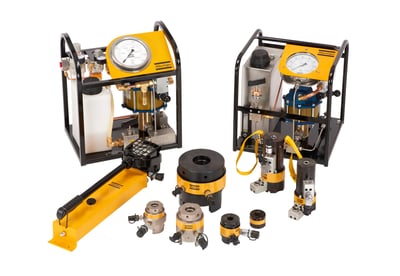

Atlas Copco cuenta con una amplia línea de herramientas y soluciones de apriete para todas las industrias, entre ellos los sistemas de Tensión Hidráulica Tentec.
Disponibles en modelos estándar o personalizados, son ideales para trabajar con bombas manuales, neumáticas o eléctricas.
En este artículo te hablaremos sobre las funciones y ventajas de estos equipos industriales.
Contenidos de este artículo:
Ventajas de estos equipos de Atlas Copco - Tentec
Tensionadores Tentec AIRBAC
Tensores Estándar Tentec CTST
Tensionadores Hidráulicos Submarinos Tentec Compact 8
Tensionadores Hidráulicos Tentec WTB para Aerogeneradores
Tensionadores Tentec WTF para la cimentación de Aerogeneradores
Tuercas hidráulicas Tentec
Tensionadores Tentec Force 10 con Retorno por Resorte
Tensionadores Tentec V-Series para Bridas Compactas
Tensionadores Personalizados a medida de Atlas Copco
Ventajas de estos equipos de Atlas Copco - Tentec
Algunos de los grandes beneficios de los equipos de esta solución son:
-
Para aplicaciones con tornillos o espárragos de gran diámetro.
-
Con aplicaciones en la industria pesada: eólica y minera, petroquimica, ferroviaria, astilleros, refinación, plataformas petroleras, fundidoras.
-
Operación libre de reacción.
-
Ingeniería personalizada.
-
Tensión simultánea.
-
Sin pérdidas de fricción en el apriete.
Descarga nuestro [ Catálogo de Torque Atlas Copco ]
Tensionadores Tentec AIRBAC
Tecnología patentada única en el mercado que aumenta la productividad del usuario hasta en 3.5 veces contra cualquier competidor.
El tensionador cuenta con una cámara de aire que ayuda a purgar el aceite automáticamente después de terminar la operación de tensionado. La cámara de aire se carga a través de un puerto con válvula unidireccional.
La gama Tentec AIRBAC cuenta está compuesta de 6 herramientas base que cubren tamaños de tornillos de 3/4 "a 4" (M20 a M100) y presión de hasta 1,500 bar.
Tensores Estándar Tentec CTST
La gama Tentec CTST de herramientas para tensionar tornillos está compuesta de 6 herramientas base que cubren tamaños de tornillos de 3/4 "a 4" (M20 a M100).
Han herramientas han sido diseñadas para adaptarse a la mayoría de las bridas ANSI B16.5, ANSI B16.47 Serie 1, MSS-SP44, API-6A y API-17D.
Cada herramienta base se puede adaptar para usarse con diferentes tamaños de pernos utilizando un kit de conversión.
Puller roscado: Contiene una rosca hembra correspondiente al tornillo que se está tensando.
Sellos confiables: La tecnología de sellado probada de Atlas Copco garantiza miles de ciclos de presión de la herramienta.
Carrera de pistón: Con una capacidad de carrera de pistón / pistón de 15 mm en los modelos CTST 02 - CTST 06.
Versátil: Componente de puente desmontable e intercambiable.
Conexiones hidraulicas: Conexiones de cambio rápido configurables por el usuario.
Tuerca rotativa en el enchufe (NRS): Se ajusta alrededor de la tuerca de la junta atornillada para permitir una fácil rotación.
Diseño de pernos: Los tensionadores de la serie CTST necesitan un mínimo de 1 x diámetro de perno que sobre salga por encima del hexágono o tuerca.
Kits de conversión CTST: Los kits de conversión ofrecen una forma muy económica de ampliar tu inventario de herramientas de tensión de pernos. Estos kits permiten convertir un tensionador Tentec CTST para adaptarse a un tamaño de tornillo alternativo.
Estos kits constan de tres elementos:
1. Puller roscado
2. Puente
3. Tuerca giratoria del enchufe
Tensionadores Hidráulicos Submarinos Tentec Compact 8
Línea de tensionadores diseñados para pernos submarinas, representa una nueva e innovadora generación de soluciones.
Con solo 8 herramientas de tensión de pernos, permite al usuario tener la capacidad de tensar la mayoría de las bridas estándar y bridas compactas.
La serie COMPACT-8 está hecha de acero inoxidable de alta resistencia, lo que reduce considerablemente los trabajos de mantenimiento al mínimo por ambiente submarino.
Tuercas de reacción divididas: Para una mayor velocidad de ajuste.
Botón de liberación: Para un uso más rápido.
Conexiones hidráulicas: Configurables por el usuario.
Superficie de agarre: Permite un fácil manejo.
Perfil trasero: Maquinado para una mayor versatilidad.
Versátil: Planos de perfil lateral maquinados para despejar la tuerca adyacente.
Tensionadores Hidráulicos Tentec WTB para Aerogeneradores
Han sido diseñados para proporcionar un rápido tensionado y ofrecen un método seguro, confiable y consistente para tensionar simultáneamente numerosos tornillos.
Reajuste automático: Sus resortes internos resistentes reajustan automáticamente el tensionador una vez que se libera la presión.
Extractor de alta vida útil: Todos los tensionadores Aero WTB tienen un dispositivo que garantiza que la herramienta falle sin causar accidentes en el improbable caso de que llegue a suceder.
Accionamiento de la tuerca “a presión”: Para aumentar la velocidad, todos los tensionadores Aero WTB están equipados con un dispositivo de resorte que engancha automáticamente el enchufe de accionamiento del tensionador con la tuerca hexagonal.
Superficie de agarre: Para un fácil manejo del usuario.
Conexión giratoria: La operación giratoria de 360º permite que las mangueras hidráulicas se coloquen en la mejor posición posible para permitir el acceso abierto a las herramientas de tensión.
Contador de ciclos opcional: Con fines de ayudar a la programación de mantenimiento, todas las herramientas Aero WTB tienen un contador de ciclos de presión mecánico opcional.
Tuerca de engranaje baja: La inclusión de un mecanismo de reducción de la tuerca de engranaje proporciona una manera rápida y consistente de ajustar las tuercas hexagonales durante el proceso de tensado.
Excelente ajuste: El espaciador de corte de perfil intercambiable, en la base de la herramienta, le da al tensionador la flexibilidad para ser utilizado en numerosas y variadas aplicaciones.
Tensionadores Tentec WTF para la cimentación de Aerogeneradores
Estos tensionadores han sido diseñados teniendo en cuenta un rápido tensado y ofrecen un método seguro, confiable y consistente para tensar simultáneamente muchos pernos de base.
Pistón de carrera larga: La gama de tensionadores Aero WTF ofrece hasta 25 mm de capacidad de carrera en el pistón.
Correas de manejo: Para un fácil manejo hasta en áreas estrechas.
Sellado confiable: Poseen una tecnología de sellado de alta presión líder en su tipo.
Los tensionadores WTF vienen en cuatro tipos básicos:
- Tensor de carrera de pistón largo
- Tensor para cuerdas métricas
- Tensor de carrera de pistón corto
- Tensor elíptico
Tuercas hidráulicas Tentec
Las tuercas hidráulicas de Tentec ofrecen un método extremadamente rápido y simple para tensar simultáneamente con precisión cada tornillo en una junta atornillada. Se convierten en una parte permanente de la junta atornillada y permanecen en ella después de que se haya realizado la elongación del perno.
Cuerpo de la tuerca: Diseñado con un considerable movimiento de pistón permisible.
Sellos hidráulicos: Su tecnología de sellado probada garantiza miles de ciclos de presión de la herramienta.
Collar de retención de carga: La tensión se retiene permanentemente mediante el collar de retención de carga.
Conexiones hidráulicas: Conexiones de desacople rápido configurables por el usuario. Conexiones laterales y superiores disponibles.
Pistón roscado: Se conecta con el collar de carga para retener la elongación del perno.
Tensionadores Tentec Force 10 con Retorno por Resorte
Poseen funcionalidades y mejoras sugerida por el usuario final, por lo que proporcionan una capacidad adicional de carga de pernos sin comprometer el tamaño de la herramienta y su facilidad de manejo.
Las 10 herramientas que componen esta línea ofrecen múltiples opciones con base al tamaño del tornillo, por lo que solo se requieren 5 herramientas para adaptarse a todos los tamaños de tornillo de 3/4 ”a 4” (M20 a M100).
Entrada roscada: Con resortes integrados de servicio pesado que asisten al restablecimiento automático del pistón. Reduciendo el tiempo de operación entre los ciclos de presión.
Puente: Este componente de puente rotativo perfilado a máquina convierte a la herramienta de un tamaño de perno a otro dentro del rango de la herramienta. Forma parte del kit de conversión.
Retorno asistido por resorte: Con resortes de uso pesado integrados que asisten el reinicio automático del ariete, reduciendo el tiempo de operación entre ciclos de presión.
Superficie de agarre: Para un manejo más fácil por parte del usuario.
Tensionadores Tentec V-Series para Bridas Compactas
Son una gama de herramientas diseñadas específicamente para su uso en bridas compactas tipo SPO.
Esta línea consta de 11 potentes herramientas para tensar tornillos que cubren todos los tamaños desde 3/4 "a 4".
Fabricado para ajustarse: Diseños personalizados para ajustarse perfectamente al perfil del eje elíptico y la protuberancia de la soldadura.
Superficie de agarre: Proporciona un manejo más fácil al usuario.
Correas de sujeción: En nuestros tensionadores más grandes, incluimos correas de sujeción para que sea más fácil operar las herramientas.
Tensionadores Personalizados a medida de Atlas Copco
La línea de tensionadores Tentec cubre una gran variedad de aplicaciones, al brindarnos medidas básicas, el equipo de Atlas Copco puede crear el diseño exacto del tensionador para una aplicación especial.
Todas las partes del tensionador pueden ser personalizadas para adaptarse a cualquier aplicación específica.
Esta personalización permite que la herramienta coincida con el paso de rosca, los requisitos de carga del perno y la altura del enchufe giratorio de la tuerca.
Puente personalizado: Al personalizar el puente, es posible fabricar un tensionador que encaje entre tuercas hexagonales muy cercanas.
Planos mecanizados personalizados: En la parte posterior del tensionador para permitir un radio de soldadura estrecho en aplicaciones ajustadas.
Perfil mecanizado: Podemos mecanizar el perfil, la parte trasera y los laterales para ajustarlos a una medida específica.
Enchufe mecanizado de la tuerca giratoria: Los perfiles se pueden reducir en el enchufe para que se asiente perfectamente entre las tuercas adyacentes.
Esperamos que este artículo te sea de utilidad para conocer más sobre estos excelentes equipos de torque y herramientas Atlas Copco para tus proyectos.
